1. 基于FPGA應用開發服務平臺
該平臺可以面向數字信號處理進行FPGA開發，包括高速AD采樣、大規模并行化數字處理、全實時虛擬現實仿真等。
主要設備列表包括：
編號 |
名稱 |
數量 |
1 |
20G實時矢量型號分析儀SM200A |
1臺 |
2 |
20G超低相噪信號源SC5511A |
1臺 |
3 |
24G信號源SynthHD Pro |
1臺 |
4 |
三路可編程直流穩壓電源IT6332B |
1臺 |
5 |
是德科技示波器 |
1臺 |
6 |
程控衰減器8497K |
1臺 |
*已經研發成功的產品：

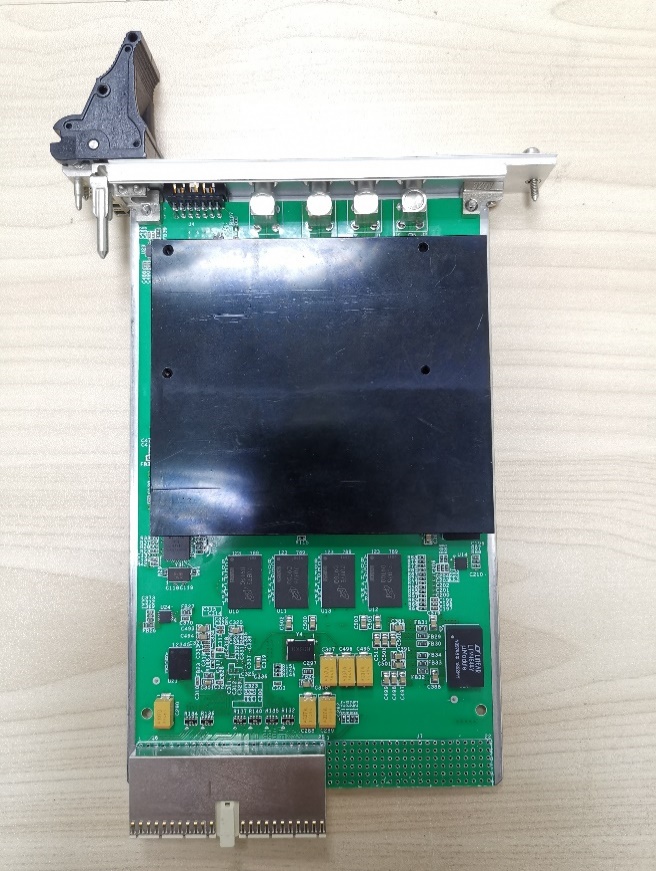

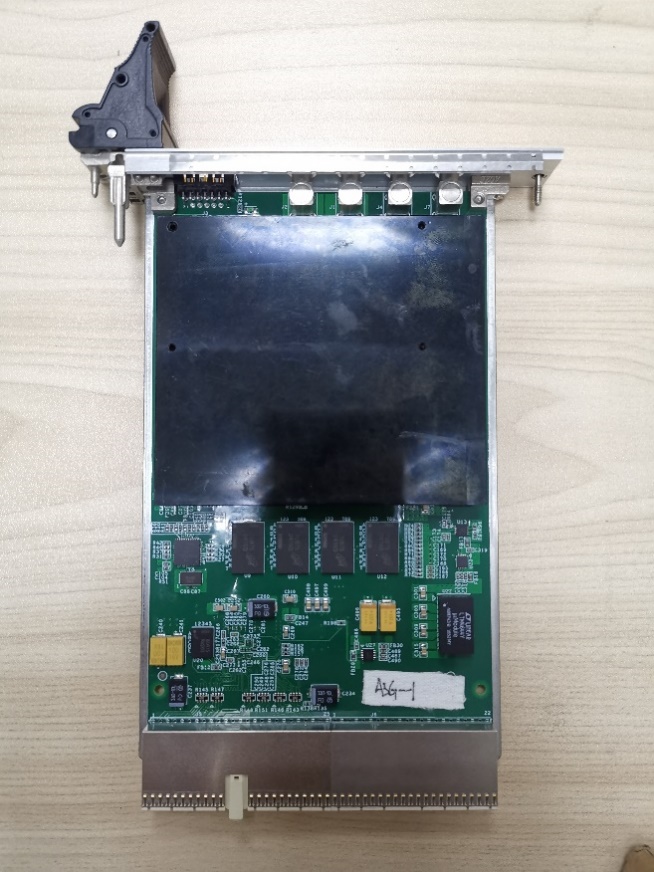

PXI基帶信號產生與分析模塊
主要指標：
1) 頻率范圍：0.1~1.4GHz
2) 瞬時帶寬：1.3GHz
3) 采樣率：3GSPS
4) 采樣位數：8bit（AD）、14bit（DA）
5) 信號輸出SFDR：≥60dBc
6) AD采樣SNR：≥45dBc
7) 能夠產生點頻、脈沖、線性調頻、相位編碼、捷變頻、重頻參差、重頻抖動等雷達激勵信號；
8) 能夠?qū)?.3GHz的輸入信號進行FFT分析、測量周期、脈寬、功率等。

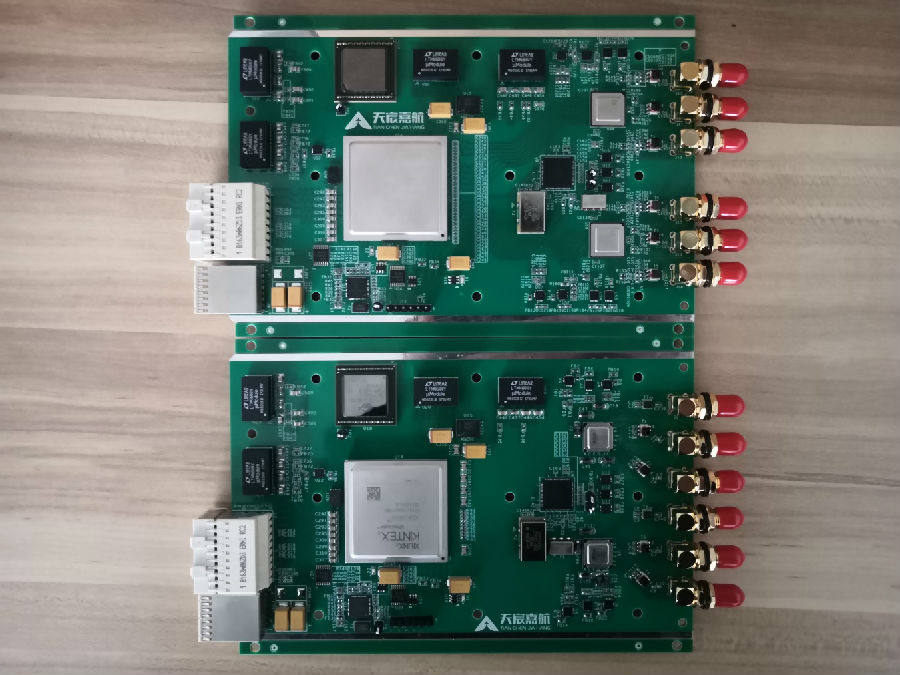

1. 超寬帶軟件無線電設備
主要指標：
1) 頻率范圍：0.2~4.2GHz
2) 瞬時帶寬：4GHz
3) 采樣率：12GSPS
4) 采樣位數：14bit（AD）、14bit（DA）
5) 信號輸出SFDR：≥60dBc
6) AD采樣SNR：≥55dBc
7) 能夠?qū)?.2~4.2GHz的信號進行實時矢量產生和分析
8) 可以通過FPGA實時進行各類信號處理算法實現

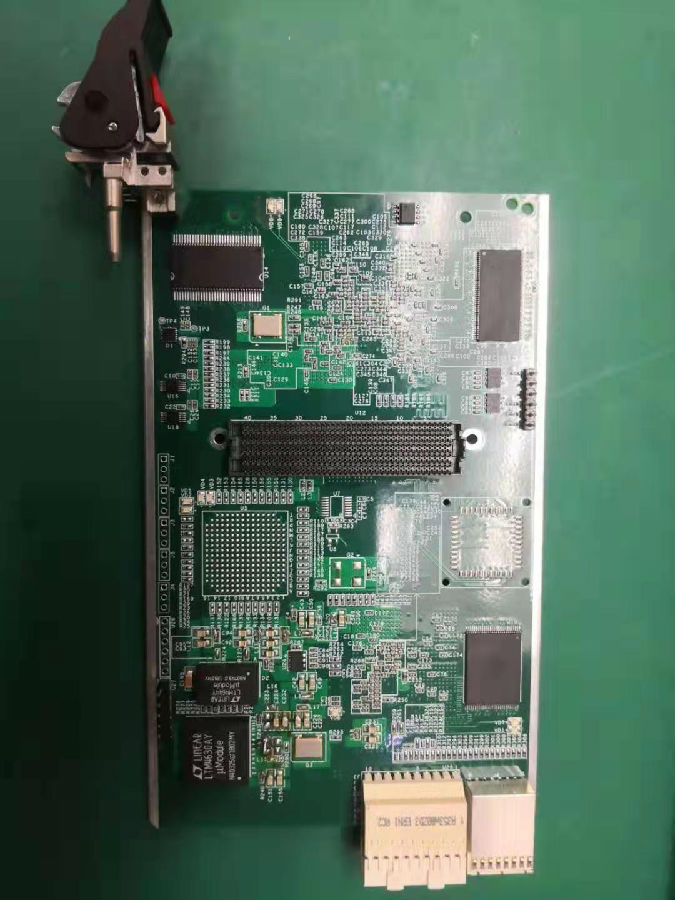

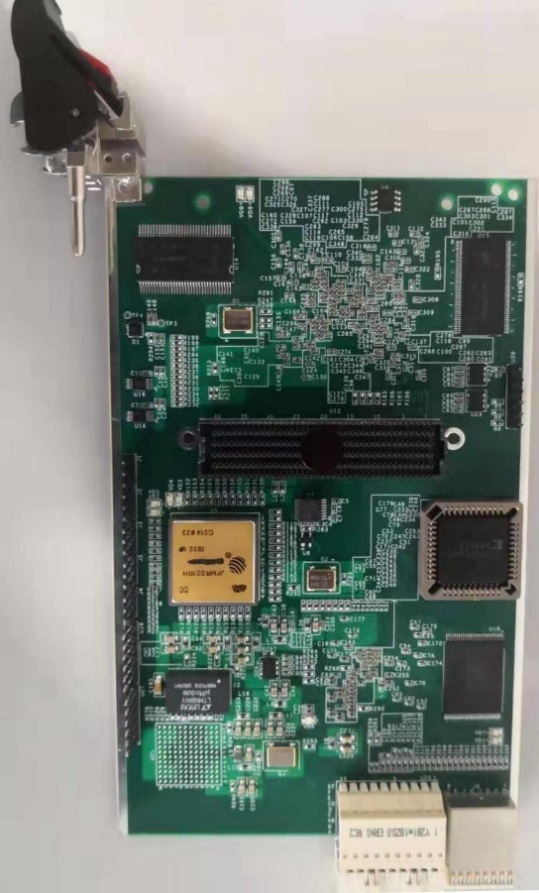

2. 國產FPGA驗證平臺
為保障某航天任務的順利進行，某對該任務中國產化FPGA進行專項驗證。針對該國產FPGA，團隊研制了兩款不同架構的驗證平臺，并通過圖像傳輸?shù)裙δ埽瑢a(chǎn)FPGA的開發性、可靠性、軟件化等內容進行驗證，得到了較好的實驗數據和驗證結論。
主要指標：
? FPGA：復旦微XC4VSX55FF1148替代型號
? 開發平臺：ISE 14.7
? 外圍接口：PCIe
? 子卡接口：LVDS、Cameralink、以太網、USB 3.0
? 處理能力：4k×4k點圖像，幀頻≥20Hz

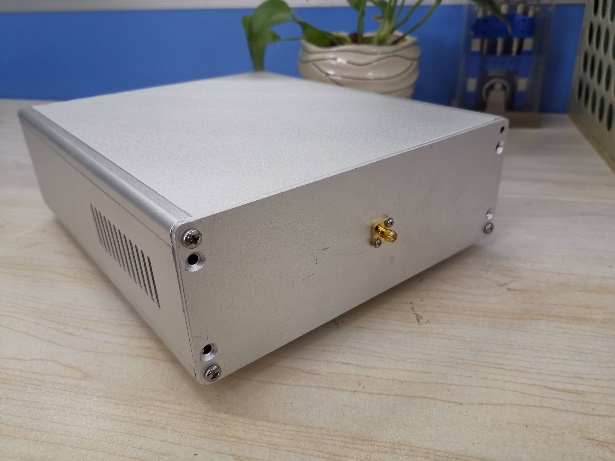

3. 19G便攜式信號源
該信號源具有操作簡單、重量輕、指標高等優勢。對于以點頻信號為主的應用領域，可替代傳統儀器式信號源。
l 主要指標：
? 頻率：50MHz~19GHz
? 最大輸出功率：5dBm
? 動態范圍：130dBc；
? 頻率步進：1Hz；
? 相噪：
-94.5dBc/Hz@1kHz，15GHz；
-95.6dBc/Hz@1kHz，13GHz；
-98.5dBc/Hz@1kHz，9GHz；
-106.8dBc/Hz@1kHz，3.5GHz
? 控制方式：SPI。
